鹽水池制冰介紹
鹽水池制冰是一種傳統制大冰塊的一種機器，這種制冰方式應用廣泛、歷史悠久是制冰方式中技術最成熟的一種間接冷卻制冰方法，制出的冰塊堅實、不易融化，便于貯藏和搬運，在國內各個行業中使用的比較普遍。鹽水池塊冰機的設計要求：制冰間應靠近機房，通風采光要好，但是要避免陽光直射在制冰池上。制冰間出冰側應靠近冰庫，冰從冰桶中滑出所撞到的墻面要加防撞板。單層建造的制冰間，制冰池不宜直接建在地坪上，應有防止地面凍鼓措施。制冰機房和制冰間宜單獨建造。
鹽水池制冰設備主要由制冰機組、鹽水制冰池、蒸發器、攪拌裝置、冰桶及冰桶架、融冰池、倒冰架、加水器、吊冰行車等組成。深圳冰之星可以為客戶提供全套的鹽水池制冰設備。
制冰機組：鹽水制冰機組系統有兩種，第一種是傳統氨系統制冰，第二種是氟利昂系統制冰。氨系統主要是以前老式的制冰廠使用，他的優點是制冷量大省電等優點；但是其氨系統不環保并且危險系數高，國家基本不準從新建造氨系統。現在大部分制冰廠都選擇氟利昂制冰系統，因其系統可以實現自動化控制，并且沒危險，所以大部分都用氨系統制冰。

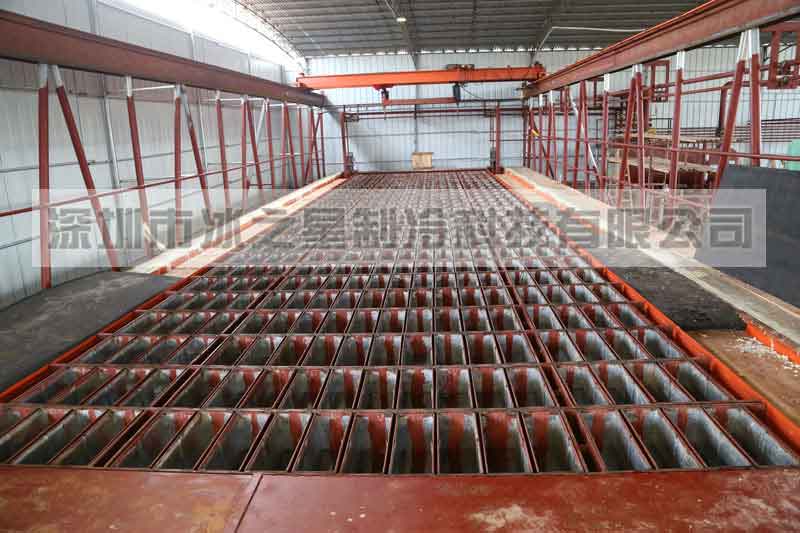

制冰制冰池主要用來盛裝鹽水溶液、蒸發器及冰桶的，一般6~8mm厚的鋼板焊接而成。制冰池中焊有隔板，將鹽水制冰池分成冰桶制冰池和蒸發池流道池兩部分。制冰池四周及蓋板和底部都需做保溫設施。
鹽水蒸發器常用的有殼管式冷凝器、直排管式、螺旋管式、V型管式、立管式多種。根據制冰池的大小和結構，蒸發器在制冰過程中有集中布置和分散布置等方式。
鹽水?dāng)嚢杵饔辛⑹綌嚢杵骱团P式攪拌器兩類。鹽水池攪拌器的作用主要是讓蒸發鹽水池中鹽水的流速不小于0.7m/s，制冰鹽水池中鹽水的流速為不小于0.5m/s。攪拌器應布置在與融冰池相對應的一端，以免吊起的冰桶滴落鹽水腐蝕電動機。

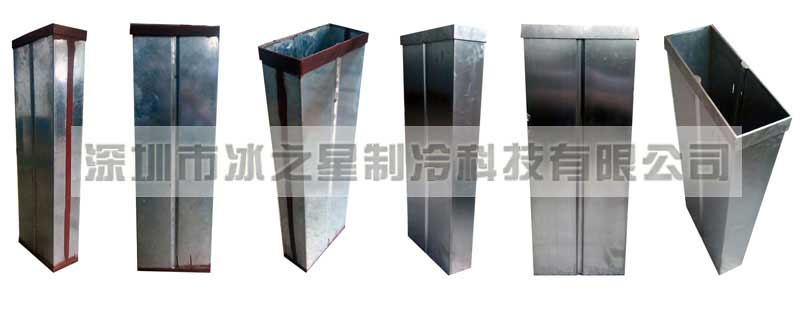

冰桶是裝淡水凍冰的作用，多用1.5~2.0mm厚鍍鋅鋼板焊接制成，桶的上下兩端均有筋條加固。冰桶架是擱置在制冰池上的鋼制框架，用于放置冰桶和提冰作用的。為了便于脫冰，應做成上大下小的梯形結構。冰桶架、冰桶做好及試漏后需防腐防銹處理。
融冰池是用鋼板焊接而成或者用混凝土澆制成的長方形水池，尺寸應比冰桶架大一些。通常在池中設搖擺架，以加快冰塊脫模，池上設有進水和排水管道，以便補充高溫水及排除低溫水。融冰池布置在制冰池出冰側的一端。
倒冰架是將融冰脫模后的冰桶架翻倒，使一整排冰塊滑出冰桶的設備。多用槽鋼、角鋼和鋼板制作，成L形，兩端用軸承支撐。兩端裝有平衡錘，用于減緩倒冰時的速度和已于復位。
滑冰臺為具有漏水縫并帶有一定坡度的木板臺，用于接收倒冰架倒出的冰塊，并由此滑入儲冰庫。滑冰臺應有2%~4%的坡度，靠近墻處應有反向坡度，以免冰塊接近墻體。滑冰臺的寬度應大于倒冰架，長度為冰塊長度的3倍。
加水器是把自來水或預冷后的制冰水加注到冰桶的裝置。加水器由與冰桶數相對應的旋轉水嘴、定量水箱組成，以確保向各個冰桶中同時等量加水。加水器內每個格的容量為一個冰桶容積的90%。
吹氣裝置主要是用在制取透明冰塊的專用設備，普通制冰裝置可不需要此裝置。主要包括羅茨風機、空氣罐及輸送管道。在制取透明冰時，羅茨風機將壓縮后的高壓氣體存貯在空氣罐里，通過送氣管道送入冰桶中，以排除制冰水中溶入的空氣，達到制取透明冰的目的。
吊冰行車用于冰桶出冰、加水、入池時的吊運設備。吊車需要能水平和垂直移動的裝置，吊車上升速度為4~8m/min，水平速度為20~30m/min。吊車上有兩根同時起落的鋼絲繩，必須正對冰桶架上的兩個吊環。

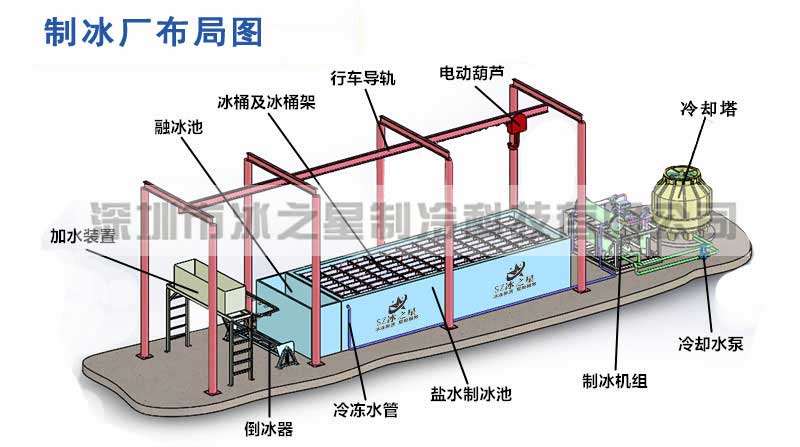

鹽水池制冰的工藝流程：開始制冰時，將所有的冰桶加水后，放入鹽水池中，按下啟動按鈕，制冰機組開始運行。鹽水循環泵或鹽水?dāng)嚢铏C(jī)使鹽水池的鹽水循環流動，與蒸發器進行熱交換，鹽水溫度降低，低溫的鹽水再與冰桶內的水進行熱交換，使冰桶內的水溫降低至冰點以下，一定時間后，制冰桶內的水全部凍結成冰。融冰時，用吊冰裝置將鹽水池中的一排冰桶吊起，放入融冰池內脫模融冰。再用吊冰裝置將冰桶放在倒冰架上固定好，旋轉倒冰架，讓制冰桶的出口朝下，將塊冰倒出冰桶。擺正制冰桶后，用加水箱上的加水機構加水到規定水位，再用起吊裝置將冰桶放回至鹽水池的原來位置上，再將另一排制冰桶吊起，融冰、倒冰、加水循環操作。（制冰廠布局圖如下）
深圳市冰之星制冷科技有限公司是一家設計生產銷售安裝維修于一體的專業鹽水池制冰、塊冰機、冰磚機、條冰機的廠家，如有您有鹽水池制冰廠建設的需求，可以直接咨詢深圳冰之星廠家，我們公司專業為您設計訂制適合您最賺錢的制冰廠。
